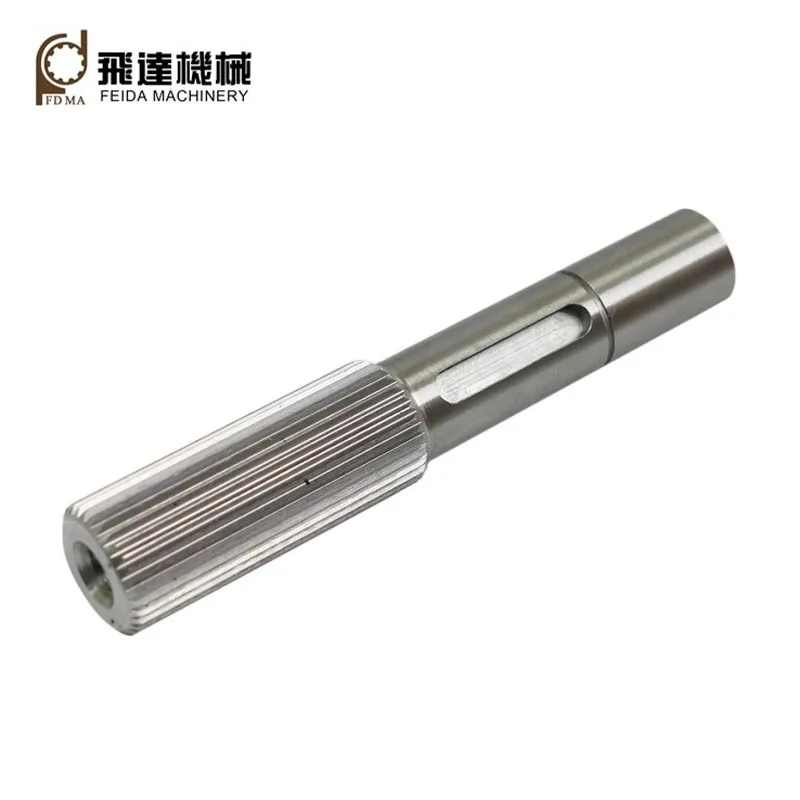

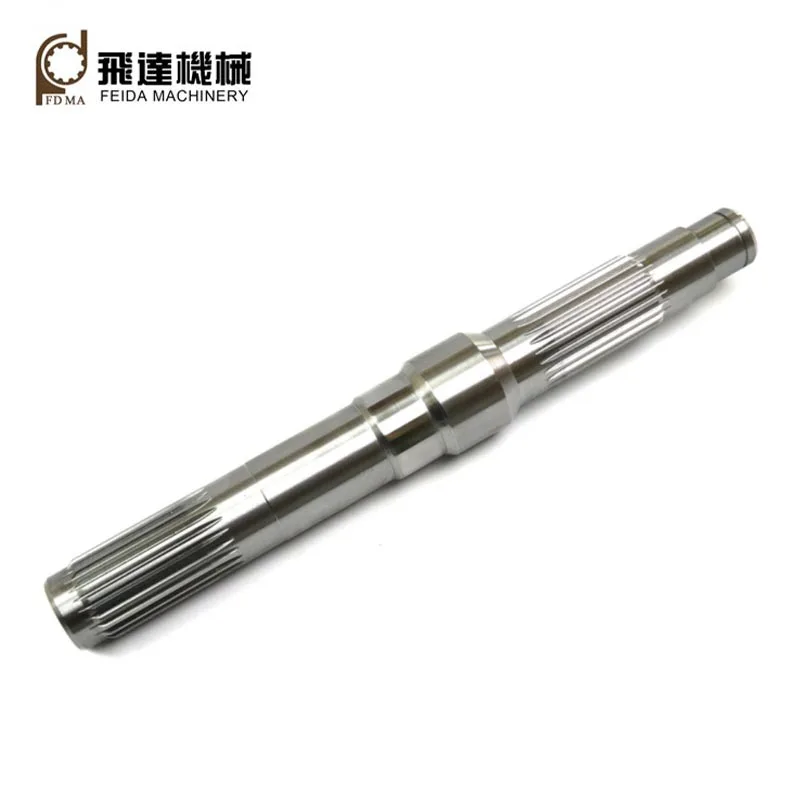

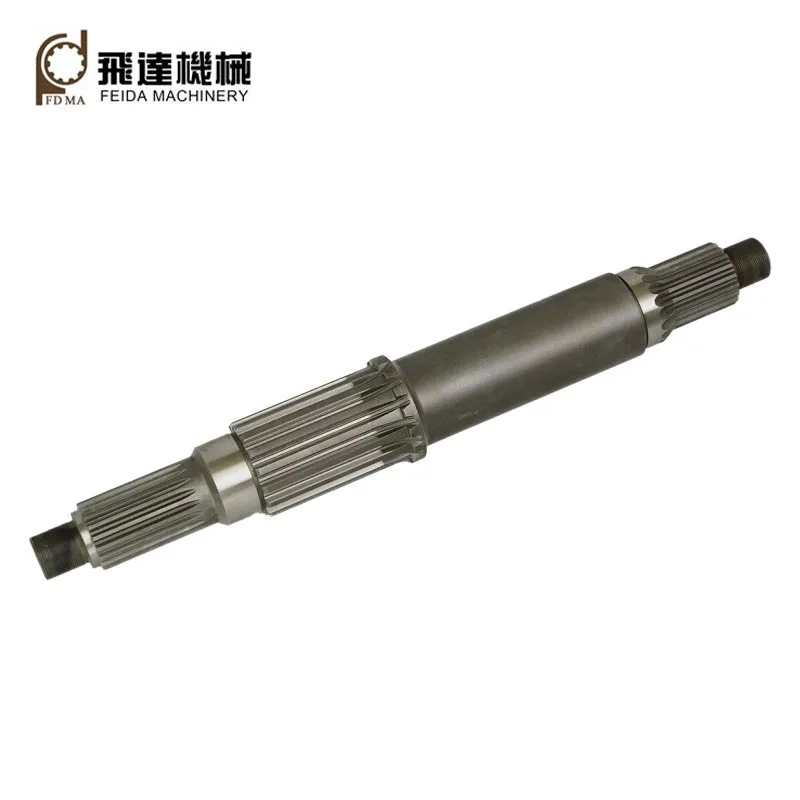

Spline aksler

Tilpasset av Feida Maskinfabrikk, spline aksler er mekaniske komponenter som har rygger eller tenner og funksjon ved å gripe inn i spor i sammenkoblingskomponenter, overføre dreiemomentet til sammenkoblingskomponenter.I tillegg til sender dreiemoment, de har også funksjoner som å absorbere feiljustering, forbedre styrke, redusere vibrasjoner og støy, forenkler montering og demontering, aksial glidning, etc.

To vanlige typer

1.Rektangulære:På grunn av deres rettsidede tenner med rektangulære (flate) topper og røtter, har de fordelene av enkel design, lave produksjonskostnader og enkel maskinering og inspeksjon.
2. Involutt: De har evolvente kurver (ligner på tannhjulstenner), avrundede tannrøtter, jevn stigning, noe som resulterer i selvsentrerende funksjon, høy lastekapasitet, høy styrke og utskiftbarhet.

Kjerneparameter

Modul: M0,5-5
Presisjonsgrad: ISO/DIN 6-10
Antall tenner: Jo flere tenner, jo høyere belastningskapasitet
Trykkvinkel: de vanlige verdiene er 30, 37,5 og 45 grader.
Mindre trykkvinkel gir høyere lastekapasitet; større vinkler er bedre for skyveforbindelser.
Pitch diameter: den teoretiske referansesirkelen.

Søknad

Involute spline-aksler er egnet for forbindelser med store belastninger, høye krav til sentreringsnøyaktighet og store dimensjoner. De brukes vanligvis i et bredt spekter av applikasjoner, for eksempel drivverkssystemer for biler, styring mekanismer, båtmotorer, propellsystemer, vinsjer, flymotorer, girkasser, differensialer, overføringskasser, etc.

Etter mer enn 30 års utvikling har Feida Machinery nå tre fabrikker: en for mekanisk overføring komponenter, en for tilpassede presisjonsdeler, og en for metalldeler. Vi er i stand til å produsere høy kvalitet spline aksler som bruker CNC spline prosesseringsteknikker (f.eks. hobbing, forming, broaching, sliping, etc.) og høy kvalitet rå materialer (f.eks. 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, etc.).

Hele maskineringsprosessen

Råvarer → Smiing → Dreiing → Splinebearbeiding → Fresing → Varmebehandling → Sliping → Inspeksjon → Emballasje og forsendelse

Hovedproduksjonsutstyr

Med mer enn 30 års utvikling har Feida Machinery et komplett sett med avansert produksjon utstyr, inkludert CNC dreiebenk, CNC gear hobber, CNC gear shaper, CNC gear barbermaskiner, CNC spline broaching maskin, CNC gear kvern, CNC maskineringssenter, etc.

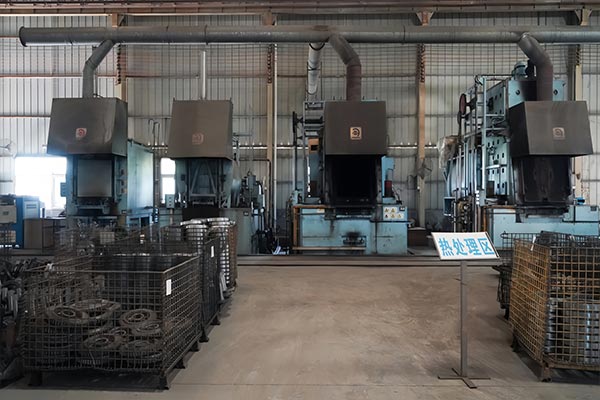

Varmebehandling

Våre varmebehandlingsprosesser inkluderer bråkjøling og herding, karburering og bråkjøling, høyfrekvent herding, karbonitrering, nitrering, etc. Gjennom varmebehandling kan de mekaniske egenskapene til våre spline-aksler bli optimalisert veldig bra.

FAQ

Hvordan garanterer du kvaliteten på presisjonsdeler?

Feida har bestått ISO:2015 kvalitetsstyringssystemsertifisering.
Vi implementerer et flertrinns kvalitetskontrollsystem (QC):
Initial Article Inspection (FAI): Full dimensjonal verifisering før masseproduksjon starter.
Kvalitetskontroll under prosess (IPQC): Prøvetakingskontroller hver 2.–3. time under maskineringsprosessen.
100 % sluttinspeksjon: Hver del gjennomgår en siste sjekk for dimensjoner og overflatefinish før pakking.

Hvordan er ettersalgstjenestene dine?

Vi har etablert et omfattende ettersalgsservicesystem, som gir rettidig teknisk støtte og løsninger for å sikre at kundene ikke har noen bekymringer under bruk.
